一二次融合開關原理構成
發布時間:2018-03-07 瀏覽次數:3206次

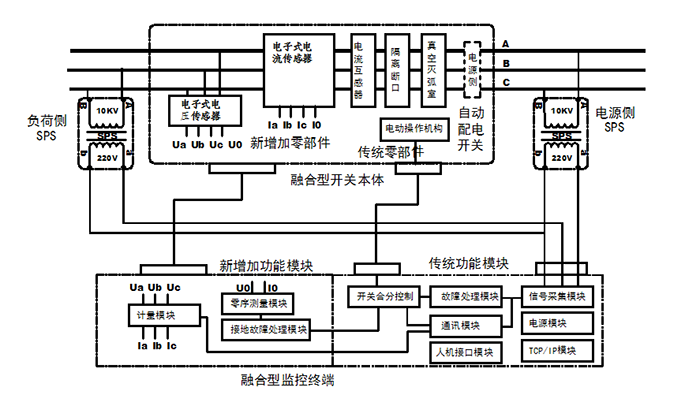

如圖所示,典型的一二次融合型智能成套開關由融合型開關本體,融合型監控終端,雙側電源PT及電纜附件構成。
在融合型開關本體內部除開關傳統零部件外增加了電子式電壓傳感器,電子式電流傳感器用于測量三相電壓,零序電壓,三相保護,測量/計量電流,零序電流。
在融合型監控終端FTU中,除傳統功能模塊外增加了用于處理單相接地故障的零序測量及故障處理模塊,三相電量計量模塊,計量模塊以232通訊方式與通訊模塊相連。
