電壓型配電自動化設備---10KV電網故障自動隔離系統有若干配電執行單元組成,每一單元包含真空自動配電開關FZW28＋開關電源變壓器SPS＋帶FDR功能的故障檢測遠方終端RTU。

設備連接如圖，變電站重合閘電壓型配電自動化系統是根據自身的故障處理功能再配以變電站出線開關的二次重合閘功能實現的。這樣就要求變電站具有兩次重合閘功能、一，二次重合閘時間整定≥5s

桿上安裝示意圖

• 開關電源側必須接變電站方向。
• 首先將開關電纜開關側插頭（16針）插入開關插座（確認短路塊已取下），開關電纜裝置側的電流插頭（4針）插入裝置的CT插座，操作插頭（6針）插入裝置的LS插座；(RTU-DA只有6針操作插頭，無4針電流插頭)。
• 其次將電源電纜裝置側電壓插頭（3針）插入SPS插座，電源電纜SPS側的開口端：
• 電源側SPS必須接開關電源側，
• 開關本體，裝置，SPS的接地樁必須接地，且保證接地電阻<10Ω.

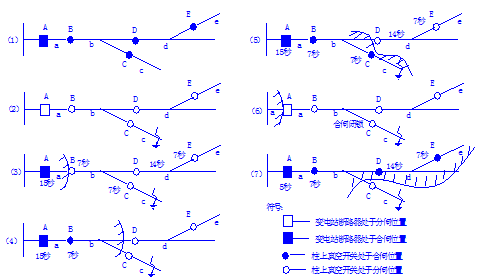

分段點電網故障的隔離處理描述

當放射狀配電線路上發生相間短路故障時,通過FDR功能，根據X—Y時限完成故障區的分段任務;

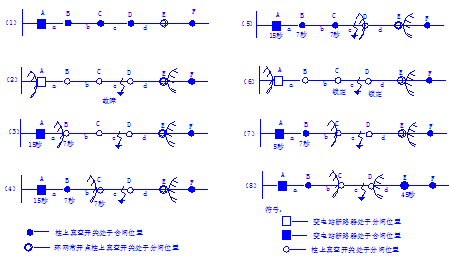

聯絡點電網故障的隔離處理描述

當環網狀配電線路上發生相間短路故障時，通過FDR功能，根據XL—Y時限完成故障區的環網聯絡任務;

10KV電網故障自動隔離系統特點

• 符合大規模系統分層分布式的原則.故障處理任務在配電線路層完成；
• 設置簡單,故障診斷無電流整定問題；
• 故障檢測裝置FDR不須配備儲能電池；
• 整個系統無主站無通訊時,也可正常工作。
